狠狠天日日天狠狠天天,av有声小说一区二区三区下载,久久天天躁狠狠躁夜一,国产伦精品一区二区三区视频猫咪

專注膠粘劑研發定制生產

粘合劑、有機硅材料制造商

400-611-9269

136-7021-3897

常見問題解答

硅膠粘接金屬后如何進行可靠性測試？

文章出處：http://www.nangge.cn 作者：康利邦 人氣：1270 發表時間：

為確保硅膠與金屬粘接后的可靠性，需通過一系列測試驗證其機械性能、環境耐受性及長期穩定性。以下是系統化的測試方法及標準：


一、機械性能測試

1. 拉伸/剪切強度測試

  • 方法：使用拉力試驗機（如Instron）以恒定速度（如10mm/min）拉伸或剪切粘接試樣。

  • 標準：

    • ASTM D1002（金屬-金屬剪切強度）

    • ISO 813（橡膠與剛性材料粘接測試）

  • 合格指標：根據應用需求，通常要求≥1.5MPa（民用）或≥3MPa（工業級）。

2. 剝離強度測試

  • 方法：90°或180°剝離測試（如ASTM D6256），評估界面結合力。

  • 適用場景：柔性硅膠與金屬的粘接（如密封條）。

3. 疲勞測試

  • 方法：循環加載（如10^5次，頻率5Hz），模擬振動環境。

  • 標準：ISO 6943（橡膠粘接疲勞性能）。

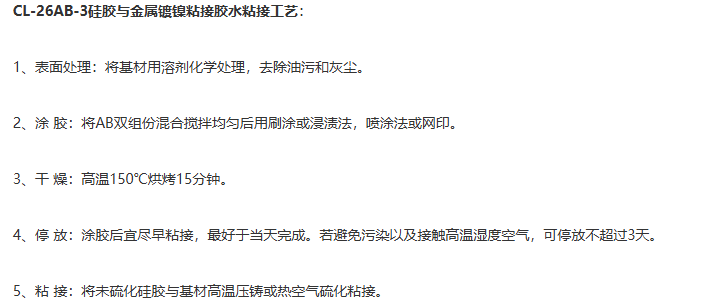

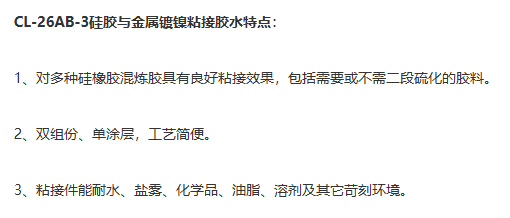

找粘金屬膠水可選CL-26AB-3


二、環境耐受性測試

1. 高低溫循環

  • 條件：

    • -40℃（2h）→ 室溫（1h）→ 120℃（2h），循環20次。

    • 參考標準：GB/T 2423.22（溫度沖擊試驗）。

  • 判定：粘接面無開裂、脫膠，強度衰減≤20%。

2. 濕熱老化

  • 條件：85℃/85%RH，持續500小時（如IEC 60068-2-78）。

  • 檢測：觀察界面腐蝕、霉變，測試強度保留率。

3. 耐介質測試

  • 浸泡液體：

    • 水、機油、酸堿溶液（按實際使用環境選擇）。

    • 時間：室溫浸泡7天或高溫（如60℃）加速測試。

  • 判定：粘接處無溶脹、脫層，強度下降≤15%。




三、長期可靠性評估

1. 加速老化試驗

  • 方法：采用Arrhenius模型，高溫（如100℃）下測試粘接強度隨時間衰減。

  • 預測壽命：通過阿倫尼烏斯公式推算常溫（25℃）下的使用壽命。

2. 戶外曝曬測試

  • 標準：ASTM G154（UV老化）、ISO 877（自然氣候曝露）。

  • 周期：6個月至2年（實際戶外）或QUV加速老化機模擬。




四、破壞性檢測（抽樣測試）

1. 斷面分析

  • 工具：電子顯微鏡（SEM）或光學顯微鏡。

  • 觀察點：

    • 硅膠內聚破壞（粘接劑本身斷裂）→ 粘接良好。

    • 界面破壞（硅膠與金屬分離）→ 表面處理不足。

2. DSC/TGA分析

  • 目的：檢測粘接層熱穩定性（如分解溫度是否達標）。

五、實際工況模擬測試

應用場景測試項目模擬條件
汽車零部件振動+鹽霧試驗50Hz振動+5%NaCl噴霧，500小時
電子密封件氣密性測試+高溫高濕85℃/85%RH，加壓檢漏（如氦質譜儀）
醫療器械生物相容性+滅菌測試環氧乙烷滅菌或高壓蒸汽循環

六、測試報告關鍵指標

  • 初始強度：粘接后的基線性能數據。

  • 老化衰減率：經環境測試后的性能保留百分比。

  • 失效模式：內聚破壞/界面破壞占比（應＞80%內聚破壞為佳）。

注意事項

  1. 樣本數量：每組測試≥5個樣本，確保統計顯著性。

  2. 對照實驗：保留未處理樣本對比，驗證表面處理效果。

  3. 標準選擇：優先采用行業特定標準（如汽車用膠參考SAE J1522）。

通過以上測試可全面評估粘接可靠性。若需具體測試方案定制，請提供詳細應用場景（如航空航天、消費電子等）。


想了解更多膠水咨詢上康利邦官網 http://www.nangge.cn/product/list_7.html


相關產品推薦

相關資訊

用戶評論

查看更多評論

我要評論

0/500
(內容最多500字)

在線客服 136-7021-3897

  • 微信咨詢

136-7021-3897

24小時免費熱線
